Arduino学习笔记：Arduino Uno开发板

丁毅桂大约 5 分钟

Arduino Uno

https://store.arduino.cc/products/arduino-uno-rev3

Uno

Arduino Uno 开发板的两种供电方式。

外部电源供电

电源引脚如下：

Vin
- 当使用外部电源时，Arduino 开发板的输入电压。
- 可以通过此引脚提供电压，或者，如果通过DC电源插孔提供电压，然后通过此引脚获取供电电压。
- 无法通过此引脚获取到 5伏USB供电 或 电路板稳压器的 5V 供电
5V
- 此引脚输出来自电路板稳压器的 5V 电压。
- 通过 5V 或 3.3V 引脚供电会绕过稳压器，并可能损坏电路板。
3V3
- 板载稳压器产生的 3.3 伏电源。
- 最大电流为 50 mA。
GND.接地引脚。
IOREF
- Arduino 板上的这个引脚提供微控制器运行所需的电压参考。
- 正确配置的屏蔽可以读取 IOREF 引脚电压并选择适当的电源或启用输出上的电压转换器以使用 5V 或 3.3V。

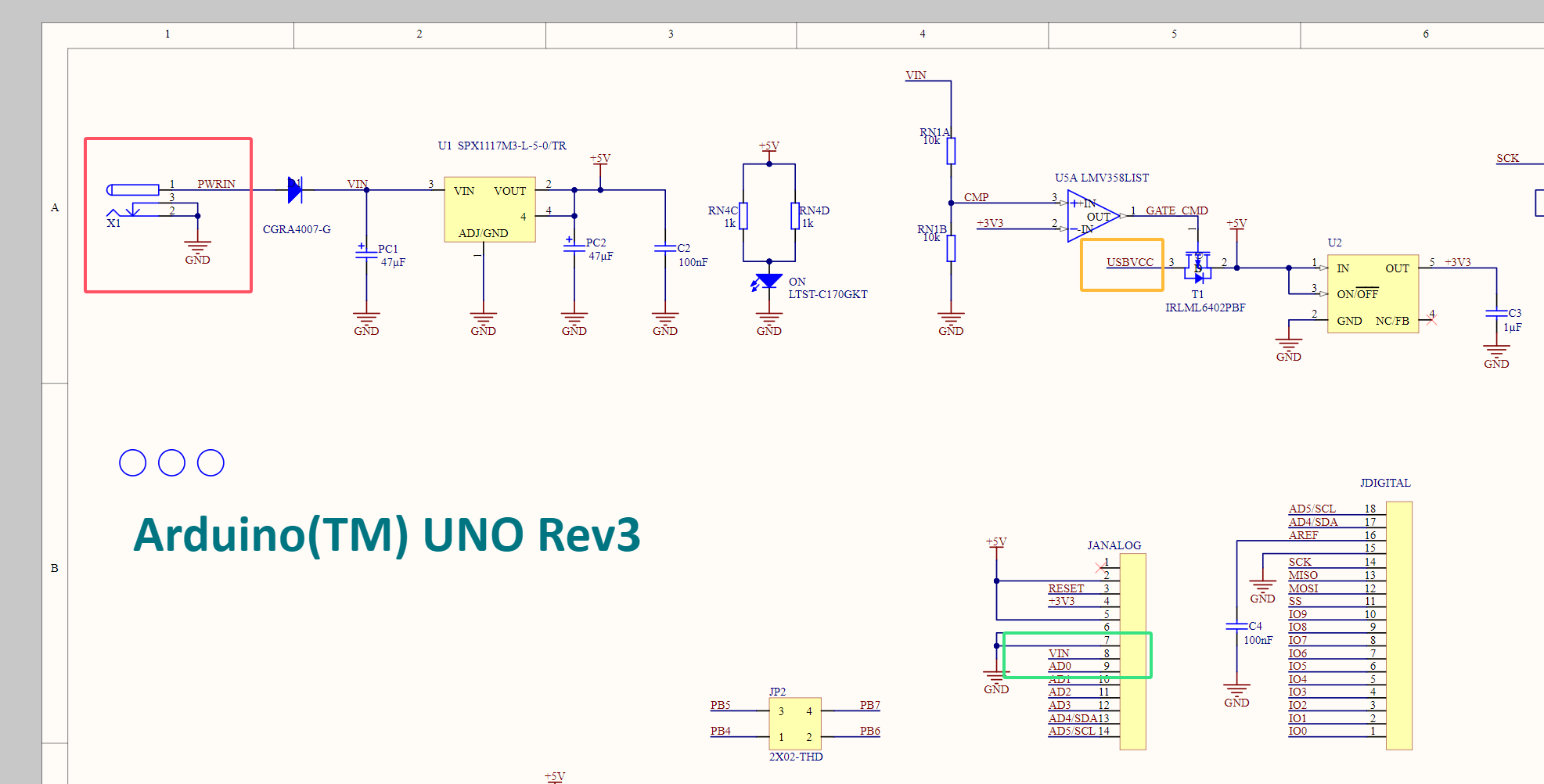

- 通过电路图可知该引脚和5V电压直连
- 该引脚的作用在于提供一个参考电压给扩展板（shield）使其了解Arduino板的IO逻辑电平。

Uno 上的 14 个数字引脚中的每一个都可以用作输入或输出，使用 pinMode()、digitalWrite() 和 digitalRead() 函数。
它们以 5 伏特工作。
每个引脚可以提供或接收 20 mA 作为推荐工作条件，并且具有 20-50k 欧姆的内部上拉电阻（默认情况下断开）。
任何 I/O 引脚的最大电流不得超过 40mA，以免对微控制器造成永久性损坏。

此外，一些引脚具有专门的功能：

串行：
- 0 (RX) 和 1 (TX)。
- 用于接收 (RX) 和发送 (TX) TTL 串行数据。
- 这些引脚连接到 ATmega8U2 USB-to-TTL 串行芯片的相应引脚。
外部中断：
- 2 和 3。
- 这些引脚可配置为在低值、上升沿或下降沿或值发生变化时触发中断。
- 有关详细信息，请参阅 attachInterrupt() 函数。
PWM：
- 3、5、6、9、10、11。
- 使用 analogWrite() 函数提供 8 位 PWM 输出。
SPI：
- 10 (SS)、11 (MOSI)、12 (MISO)、13 (SCK)。
- 这些引脚支持使用 SPI 库进行 SPI 通信。
LED：
- 13
- 有一个内置 LED 由数字引脚 13 驱动。
- 当引脚为高电平值时，LED 亮，当引脚为低电平值时，LED 熄灭。
TWI(I2C)：
- A4 或 SDA 引脚和 A5 或 SCL 引脚。
- 使用 Wire 库支持 TWI 通信。

板上还有其他几个引脚：

Arduino Uno 具有多种与计算机、另一个 Arduino 开发板或其他微控制器通信的功能。

硬件串口通信

ATmega328主控芯片的串口通信能力
- ATmega328 提供 UART TTL (5V) 串行通信，可通过数字引脚 0 (RX) 和 1 (TX) 进行连接。
USB转串行芯片ATmega16U2
- 开发板上的 ATmega16U2 通过 USB 传输此串行通信，并作为虚拟 com 端口出现在计算机上的软件中。
- 16U2 固件使用标准 USB COM 驱动程序，无需外部驱动程序。
Arduino 软件 (IDE) 包含一个串行监视器，允许向开发板发送和从开发板接收简单的文本数据。
当数据通过 USB 转串行芯片和 USB 连接传输到计算机时，开发板上的 RX 和 TX LED 将闪烁（但引脚 0 和 1 上的串行通信除外）。

软件串口通信

I2C通信能力

SPI通信
