参考方向

参考方向

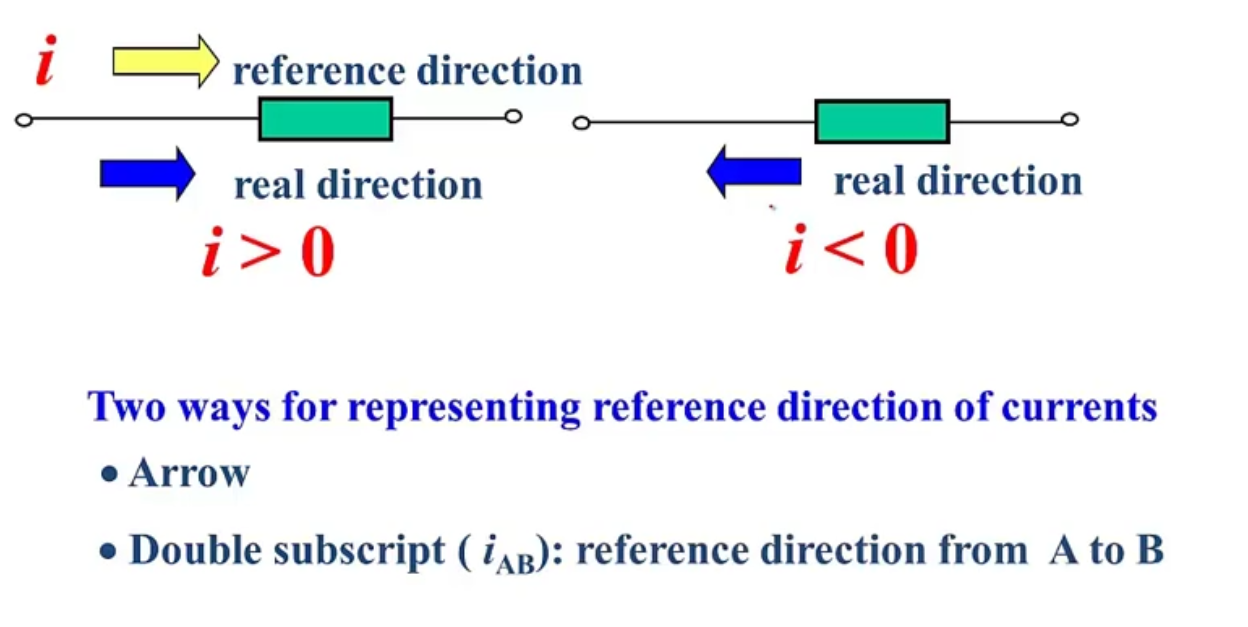

电流参考方向

两种表示方式

• 箭头：箭头指向电流的流向方向
• 下标：$i_{AB}$表示电流方向从 A 流向 B，
  • 如果$i_{AB}>0$ 则电流的实际方向和参考方向一致

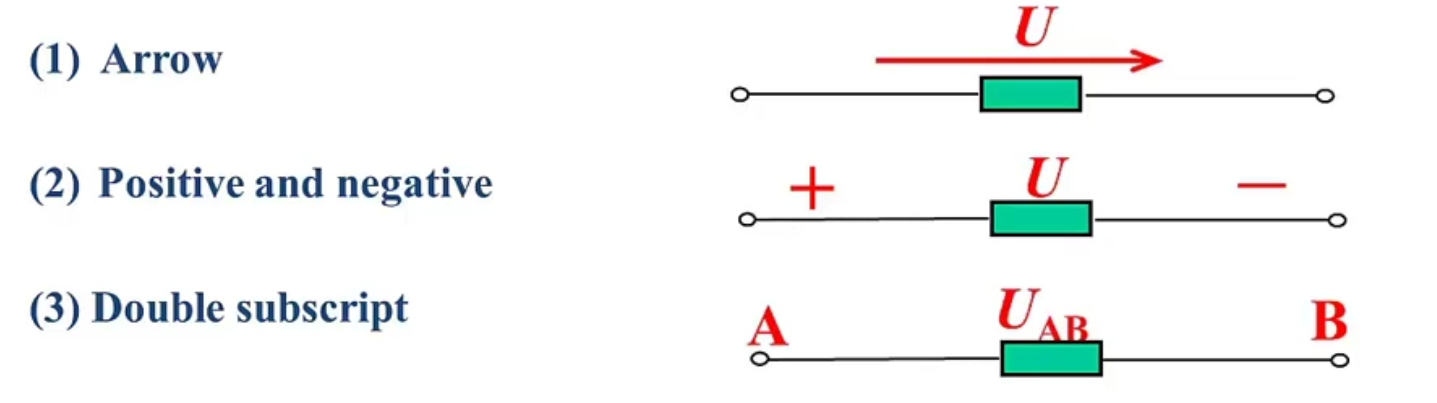

电压参考方向的三种表示方式

• 箭头
• 正负号
• 双下标：$U_{AB}$ 表示电压从 A 到 B 的电位降

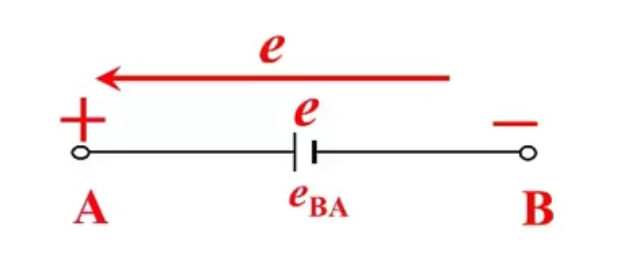

电动势参考方向

三种表示方式

• 箭头
• 正负号
• 双下标：$e_{AB}$ 表示电动势从 B 到 A 的电位升

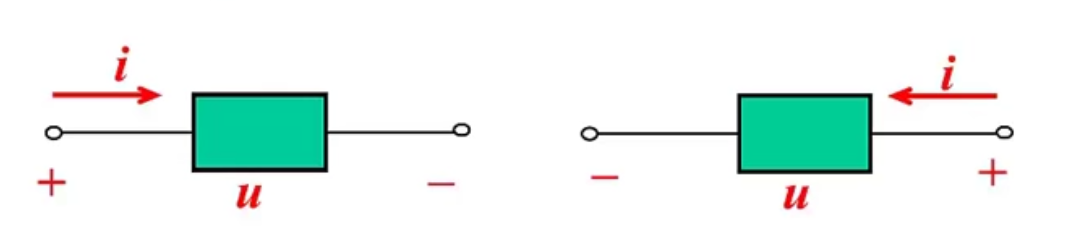

关联参考方向

• 电流从电压的正端流入 负端流出

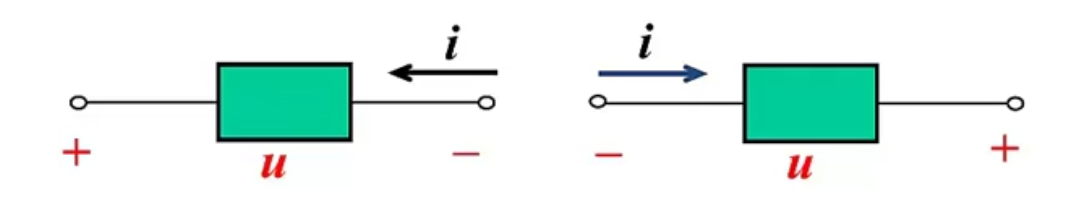

非关联参考方向

• 电流从电压的负端流入 正端流出
