运算放大器
大约 2 分钟
运算放大器Op Amps
运算放大器:
- 功能
- 运算 Operation + - x / 开方 log对数 e指数 D微分 I积分
- 放大
- 是一种有源、集成、多端元件
- 是早期模拟计算机的重要组成部分
封装

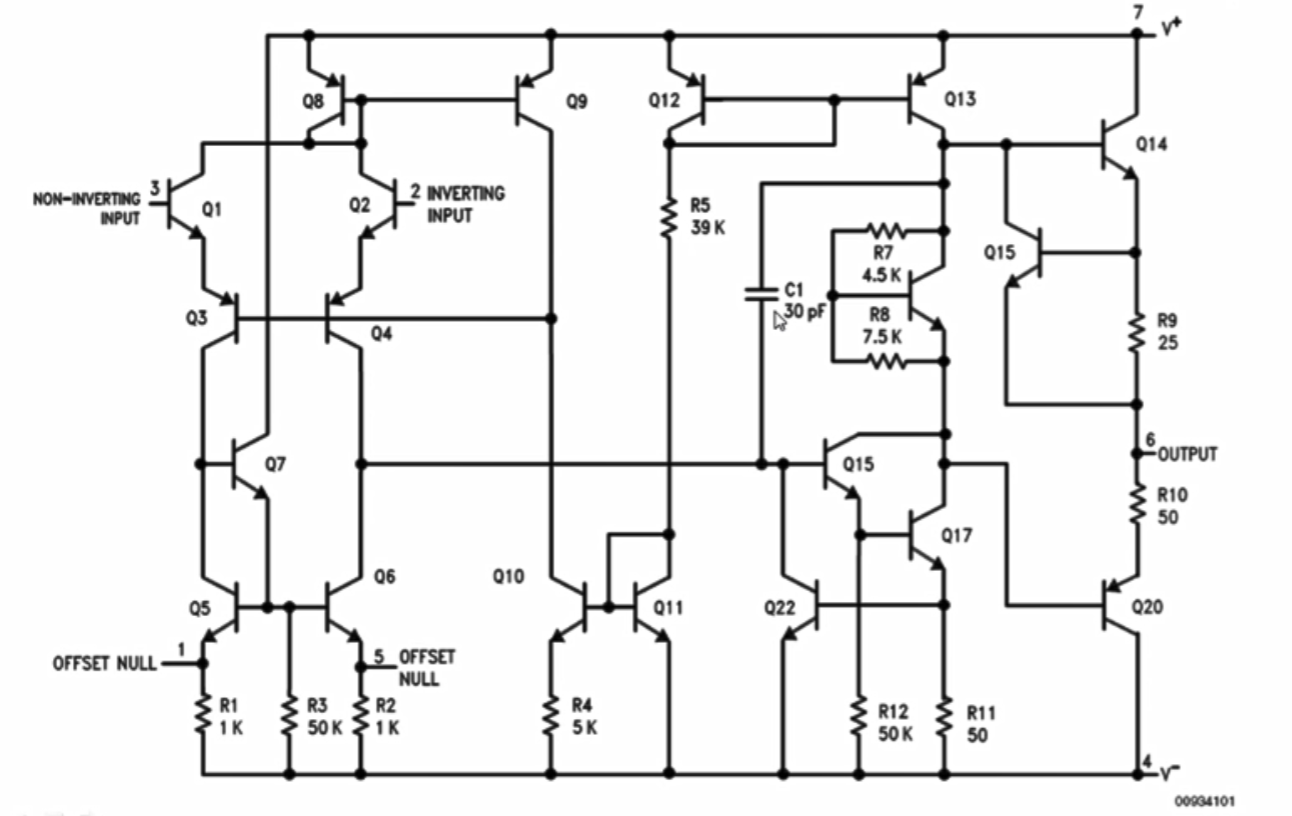

内部电路

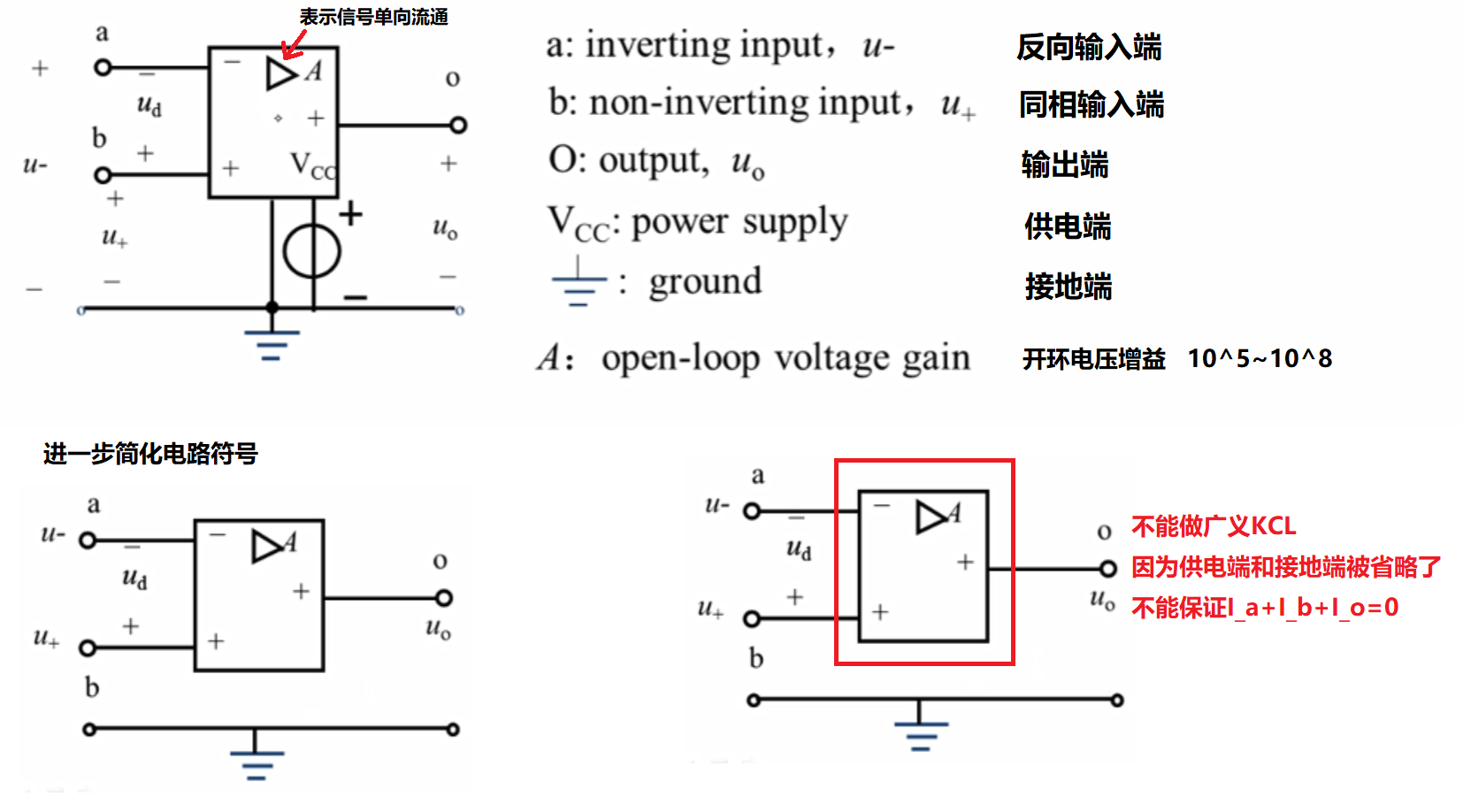

电路符号

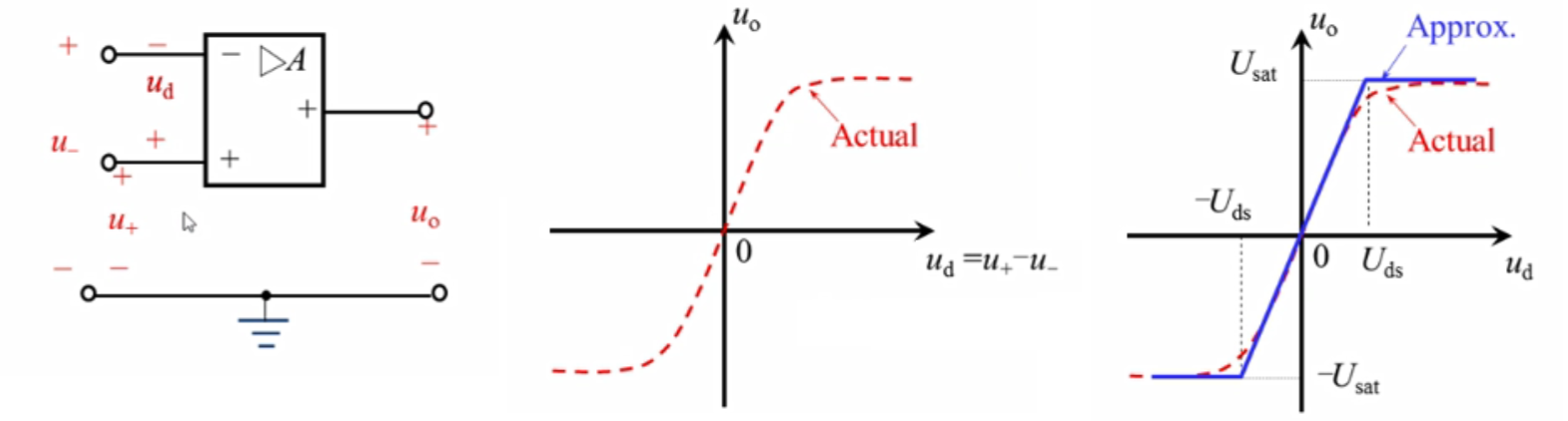

传输特性
- 时,输出-------->(线性区间)
- 时,-------------------------->(饱和区间)
- 输出-------->(正饱和区间)
- 输出-------->(负饱和区间)

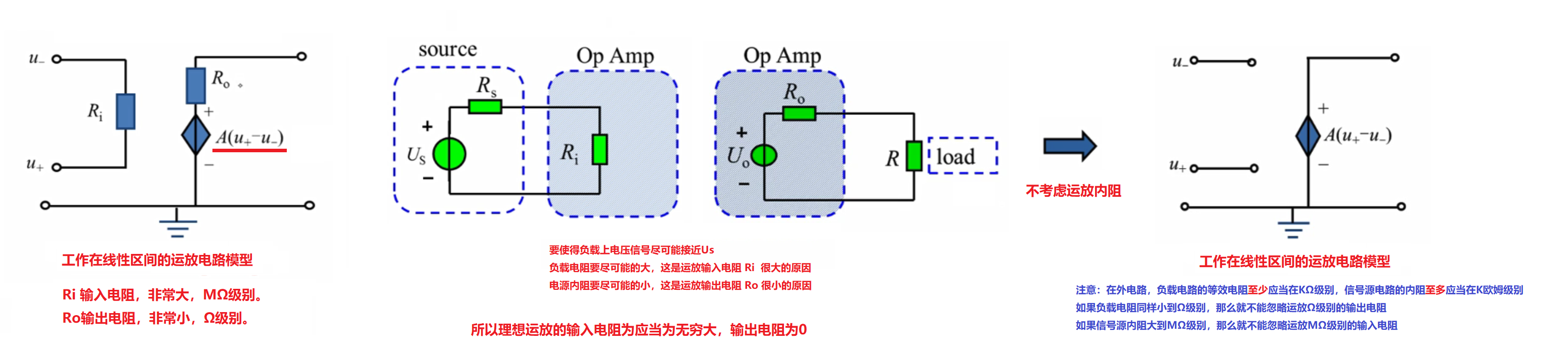

工作在线性区间的运放模型

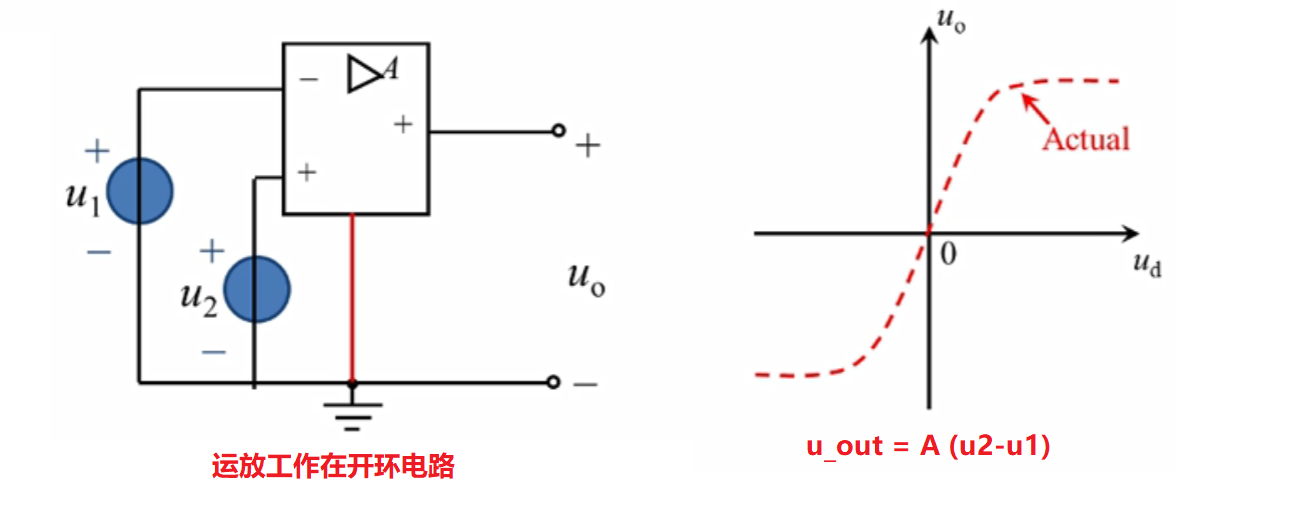

运算放大器工作在开环电路
存在的问题:
- 1、A非常大,输入信号中非常小的扰动将会造成输出电压的极大变化
- 2、不同型号的运放会有不同的参数A,这使得设计的电路只能和特定参数的运放一起工作
- 3、相同型号的运放的参数A会随工作环境温度的改变而改变
运算放大器工作在闭环负反馈电路
手算过程
理想运放
理想运放工作在线性区的传输特性
注意虚短虚断的特性的适用条件:A足够大、R_i足够大、必须是负反馈电路
负反馈电路的虚短虚断特性
- 且 是有限的 因为 ,那么 ,即 称为 虚短
- 那么 称为虚断
运放的应用

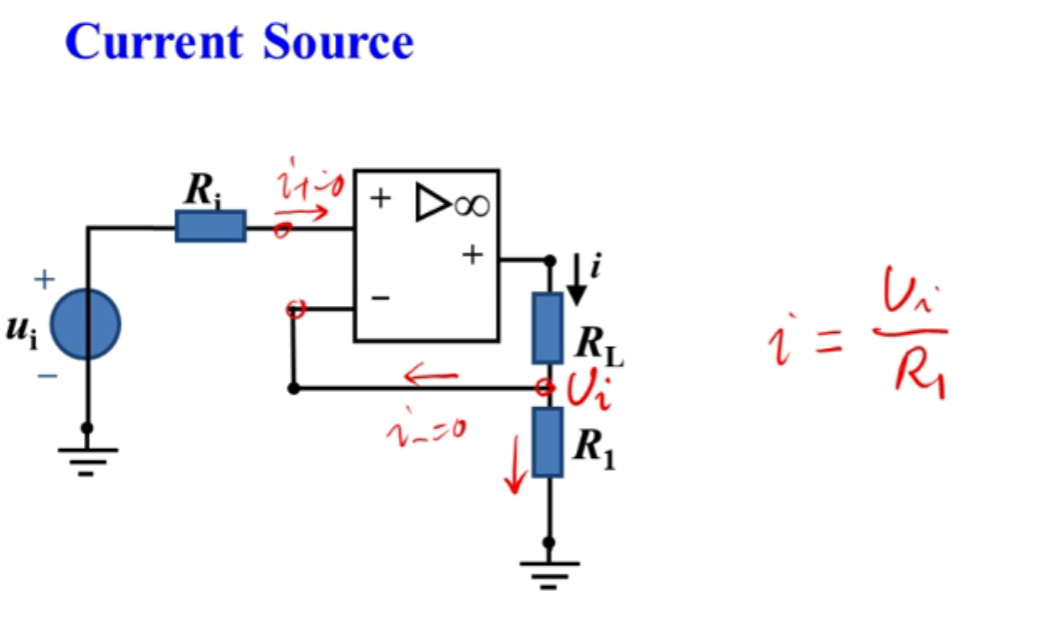

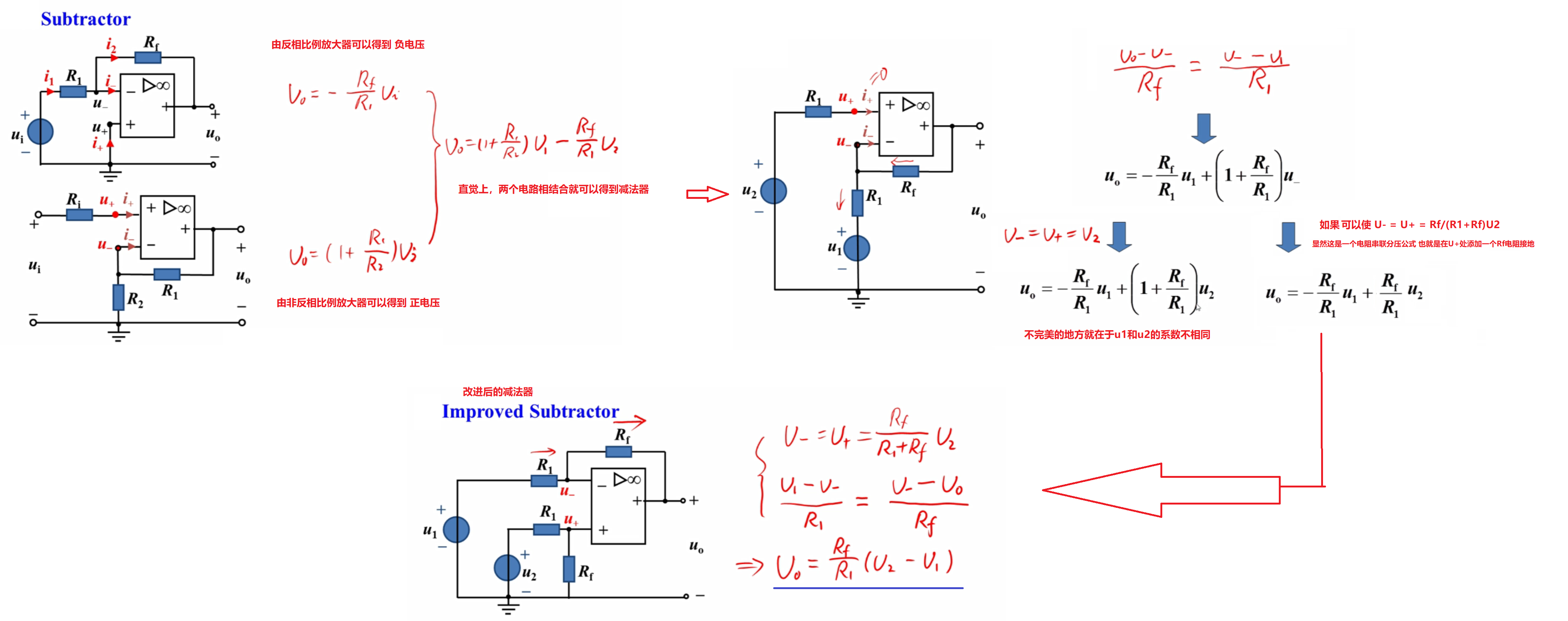

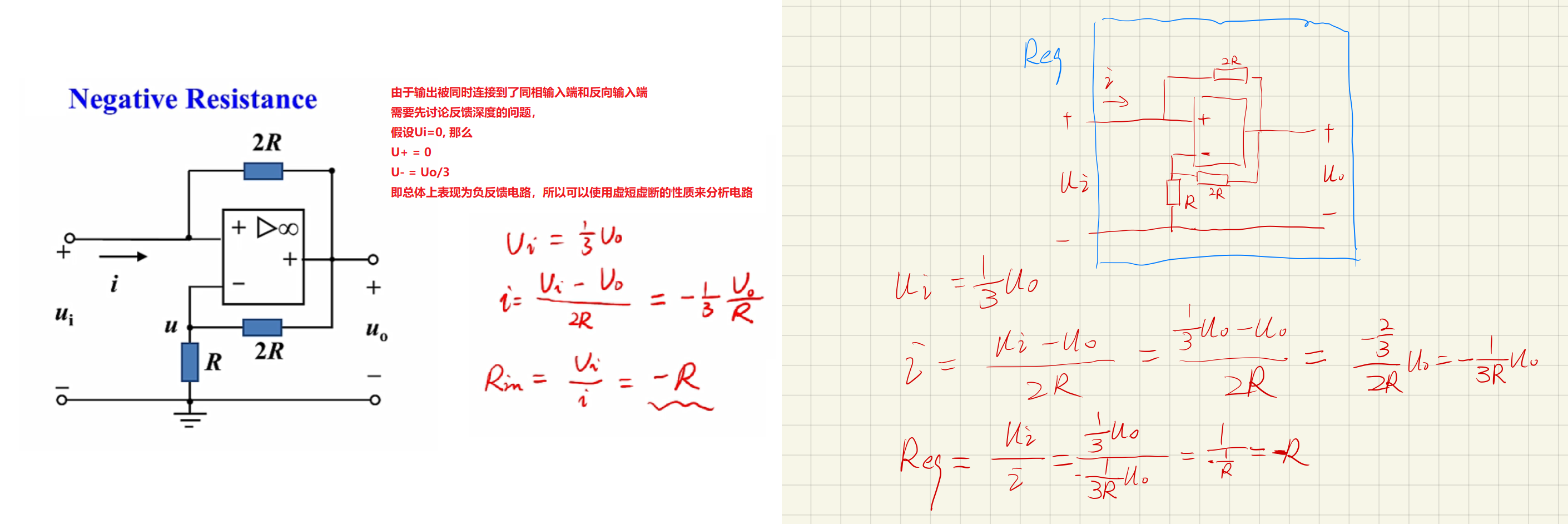

理想运放工作在负反馈电路的分析(工作在线性区)
电压跟随器
输出等于输人:
作用:
- 因为理想运放输入电阻为无穷大,所以对于信号源来说,负载电阻为无穷大
- 因为理想运放输出电阻为0,把理想运放看成电源的话,这个电源的内阻就是0
案例

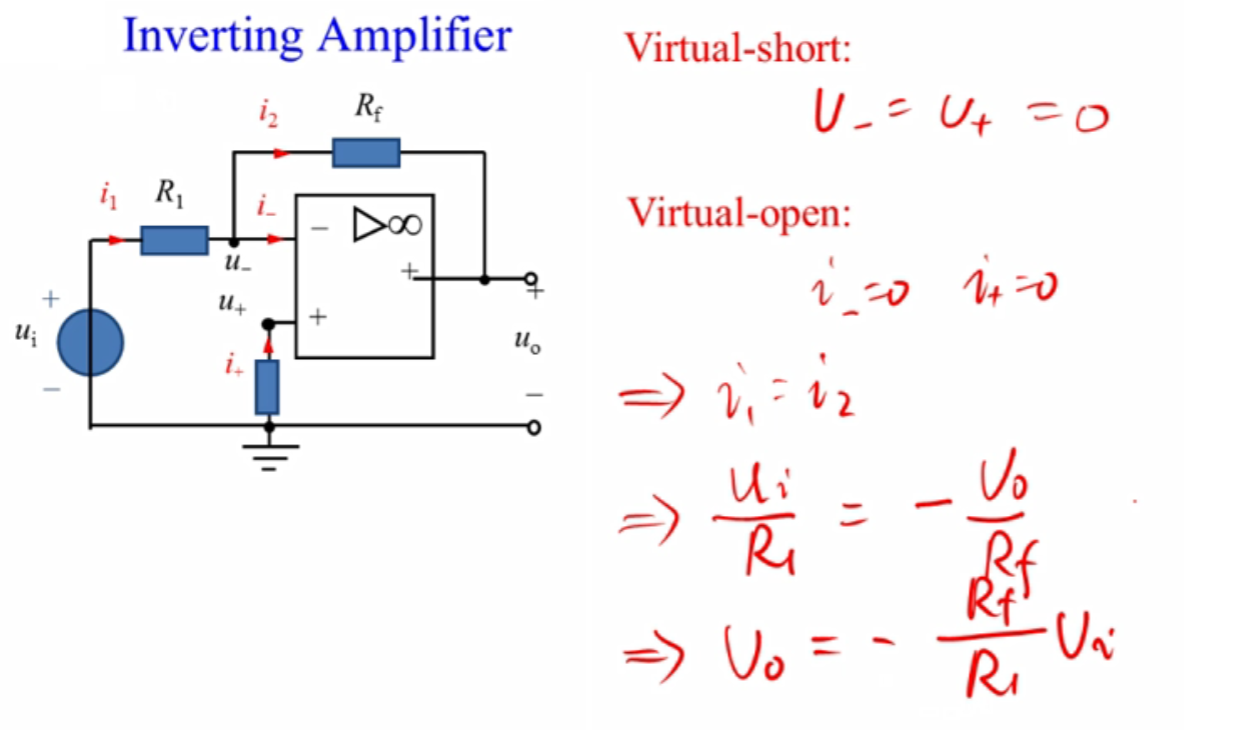

反相比例放大器
反相是指输出电压是负的,
比例系数的绝对值可以大于1可以小于1

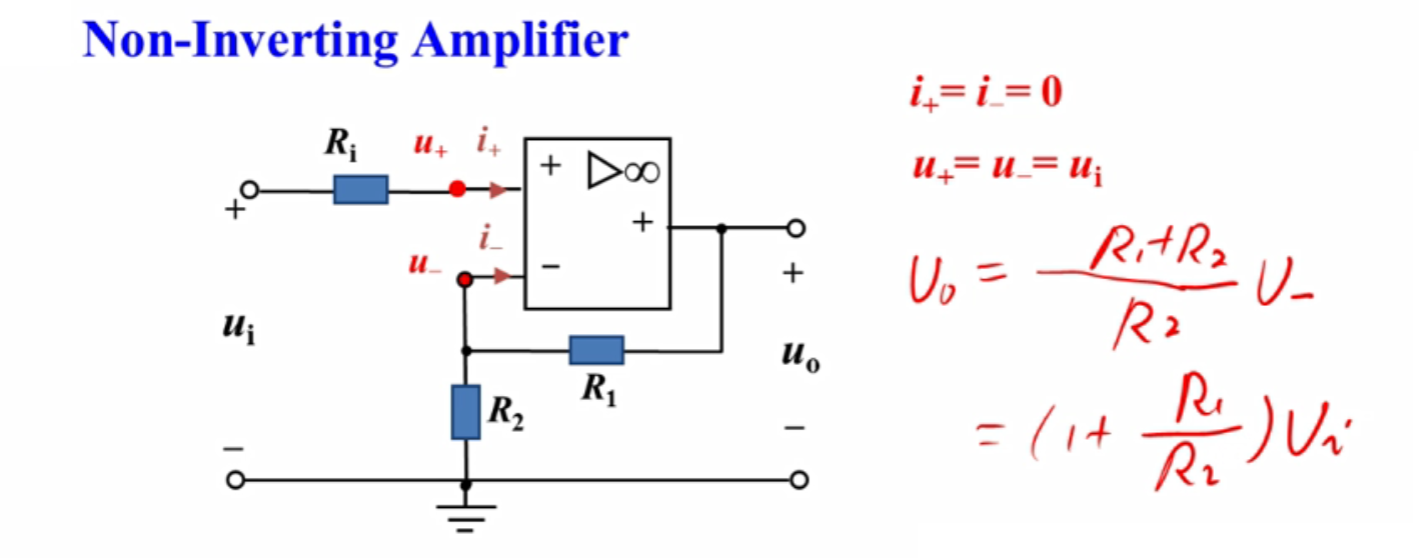

非反相(同相)比例放大器
非反相是指输出电压是正的,
比例系数只能大于1
加法器

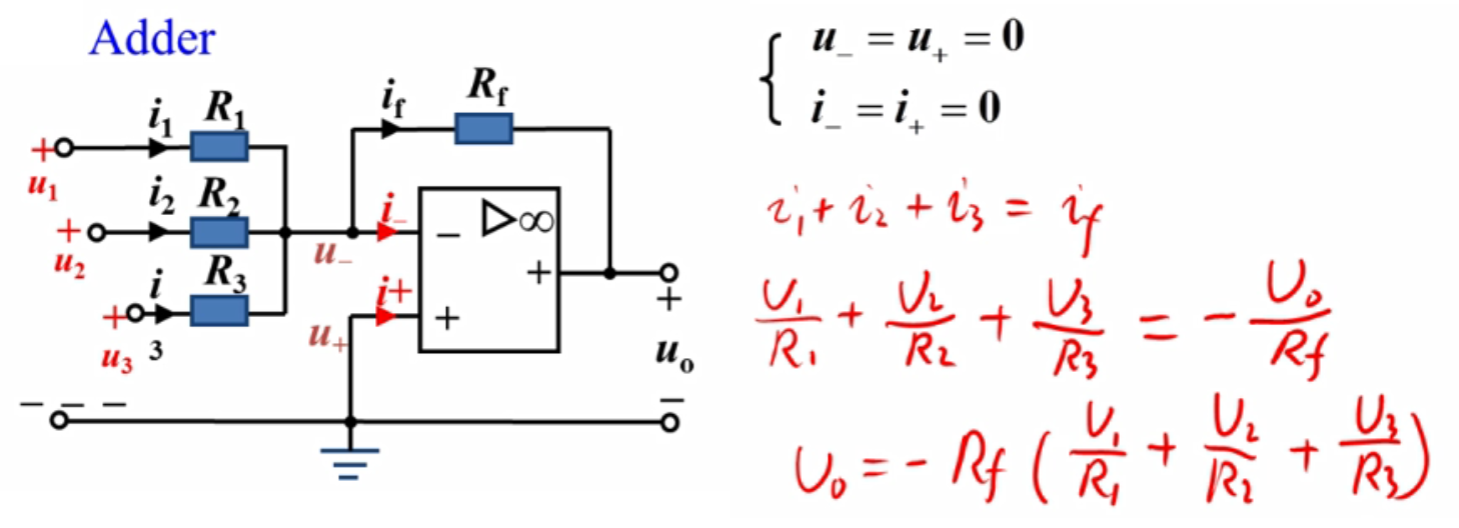

反相加法器
