端口

端口

• 定义：有两个接线端的且满足端口条件的称为一个端口
• 端口条件：流入一个接线端的电流等于流出另一个的电流

一端口网络和二端口网络

• 一端口网络：有一个端口的网络
• 二端口网络：有两个端口的网络
  • （也就是说这两个端口都分别满足端口条件）

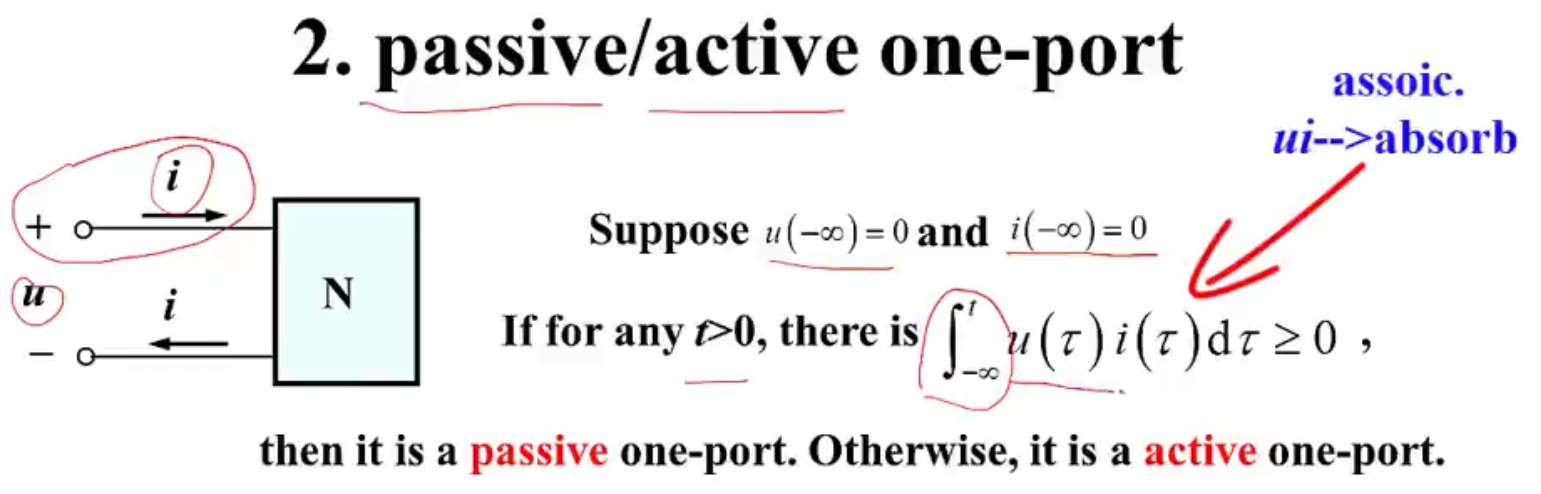

无源/有源一端口网络：

• 简单来说：
  • 吸收功率的是无源一端口，发出功率的是有源一端口
• 定义:
  • 对于任何时刻 t，关联参考方向下端口吸收功率的瞬时积分都 大于等于0 的网络是无源一端口
  •

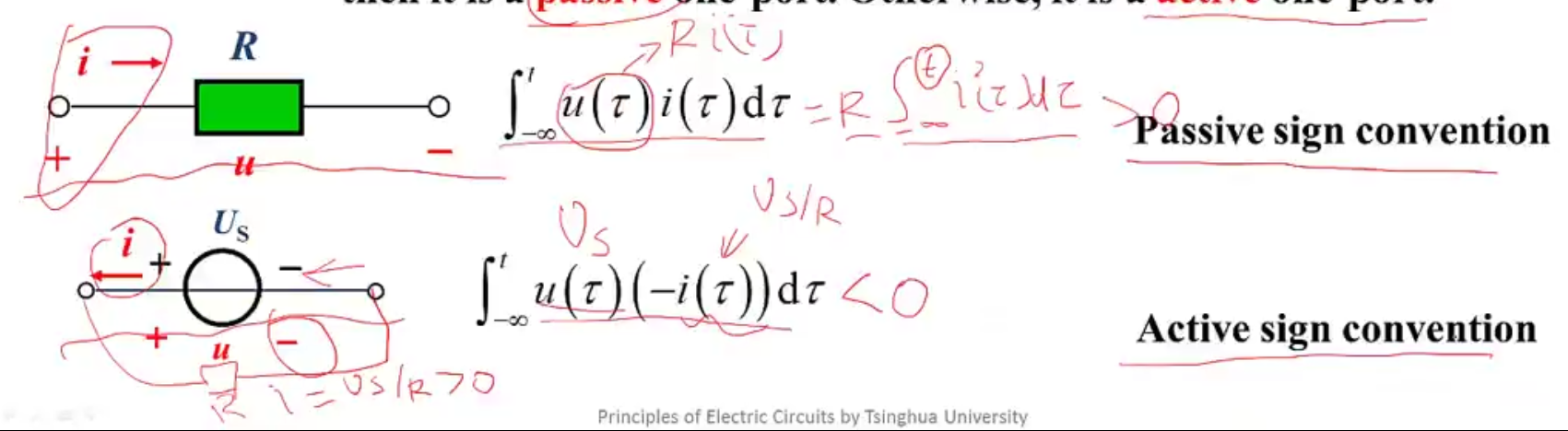

例子

• 电阻是无源一端口网络
• 电压源是有源一端口网络

推广

• 关联参考方向，也称无源符号约定
• 非关联参考方向，也称有源符号约定
