受控源

受控源

四种线性受控电源

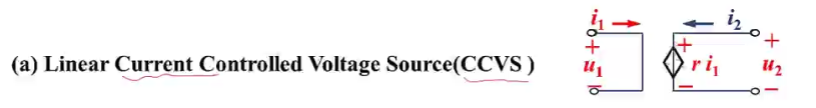

流控电压源

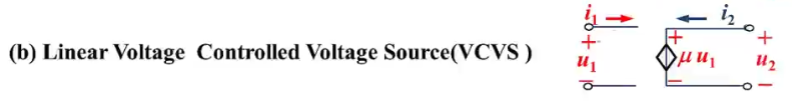

压控电压源

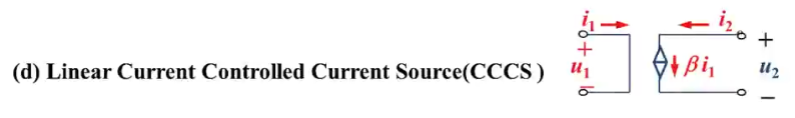

流控电流源

压控电流源

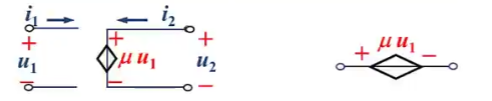

简略的画法

• 需要注意的是，受控源不是只有两个接线端的元件
•

受控元件和受控源

受控源是受控元件的一种

• 受控电阻:
  • 开关：0/无穷大的电阻

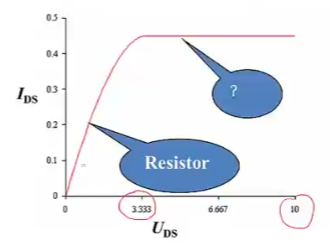

  • 场效应管： 控制极电压(G-S) 能决定 源极(D)和漏极(S) 间导通的电阻 ，DS 间 UI 关系表现为线性电阻
• 受控源：
  • 场效应管：源极(D)和漏极(S) 间导通，当电压大到一定程度，通过的电流便不再增加，表现为电流源特性
  •
